電力裝置中的母線是什么?母線有什么作用?

作者: 廣州粵立通電力科技有限公司 時間:2019-06-06 17:14:52 來源:廣州粵立通電力科技有限公司
摘要:  母線由高導電性的銅(銅排)和鋁材料制成,用于輸送電能,并具有收集和分配電能的能力。母線是發電站或變電所用來傳輸電能的總導線。通過它,發電機、變壓器或整流器的輸

  母線由高導電性的銅(銅排)和鋁材料制成,用于輸送電能,并具有收集和分配電能的能力。母線是發電站或變電所用來傳輸電能的總導線。通過它,發電機、變壓器或整流器的輸出功率傳送給個別用戶或其他變電站。



  由于母線在運行中輸送巨大的電力,通過大的負載電流,在短路過程中產生大量的加熱和電電力學效應,因此,必須嚴格計算、分析和比較母線的材料、截面形狀、截面積、布置方式、接線方式和固定方式,并合理選擇,以滿足安全經濟運行的要求。

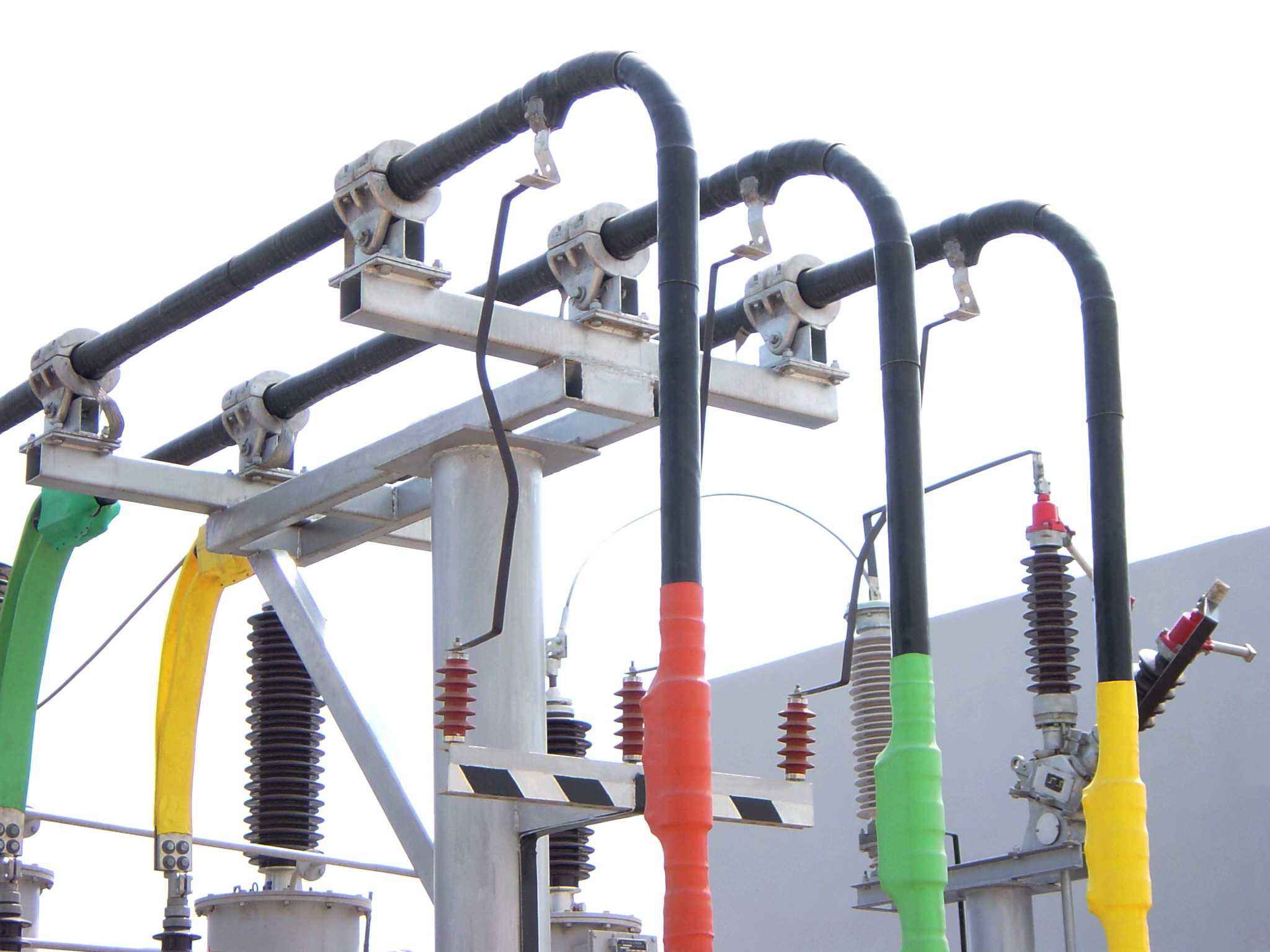

管型母線



  電力裝置里的母線是什么?母線是做什么的?



  1)在配電設備中,鋁母線廣泛使用,銅母線可在一些含有腐蝕性氣體或強震的地區因技術要求而使用。在一些高電壓、低電流設備中,鋼母線也可用于機械強度高的地區。



  2)在35kV及以下的室內配電設備中,大部分采用矩形截面的鋁母線;110kV的室內配電設備中,一般采用管狀母線;在35 kV及以上的室外配電設備中,以圓形母線為主。



  3)使用矩形截面母線是因為在相同的截面面積下,矩形截面比圓形截面長,散熱面積大,金屬消耗少。為了改善散熱條件,減少表皮效應的影響,矩形截面的厚度應相對較小。當工作電流很大時,如果最大截面的矩形母線不能滿足要求,則幾個矩形母線可以并排組成。

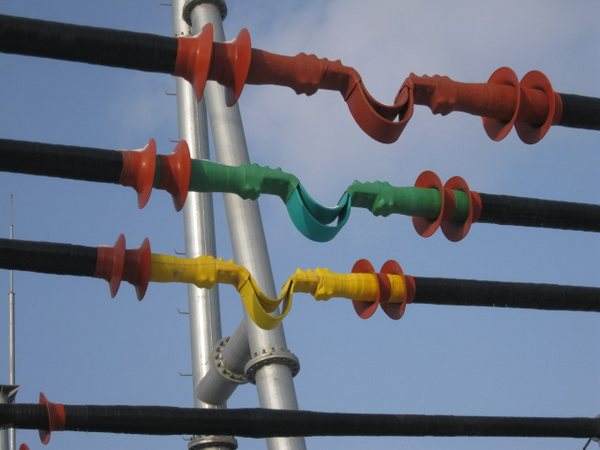

管型母線



  4)對于大容量發電機母線,當工作電流很大時,單個矩形母線不能滿足要求,一般采取以下措施:



  多條矩形母線并列使用。多個矩形母線與具有相同截面的多個矩形母線并置,并用金屬工具固定在支柱絕緣子上。為了降低應力,應在同一階段的矩形母線之間每隔300~500 mm安裝一個墊圈。



  采用插槽母線。槽母線是一種空心母線結構,由兩個溝槽和近似正方形的大截面母線組成,散熱條件好,金屬利用率高,工作電流可達10~12 kA。



  5)使用水冷母線。水冷母線是一種利用水的良好導熱系數的冷卻母線。一般采用圓形銅管作為母線。目前母線的承載能力是普通圓形母線的幾倍以上。它用于水冷發電機組的發電廠.其優點是冷卻效率高,缺點是結構復雜,水質要求高。
